 前言：

早陣子在街上走著隨拍，剛好路過 管大師 的工作室，因為看到內部陳列著很多相機，就被吸引進去了（人家又不是開放給你參觀！遮臉 (๑¯∀¯๑) ）。然後 管大師 的收藏真的很利害，我們就閒聊了一下，沒想到 管大師 竟然知道我是誰，實在受寵若驚！原來因為之前有攝友拿器材給筆者整修，剛好又是大家的共同朋友。

然後筆者發現門口附近塵封著一隻 leica (那時候還叫Leitz) 鏡頭，管大師 說是已經報廢了；因為筆者剛好想寫文章，所以就請 管大師 借筆者拆解，然後大師欣然答應了。

這次筆者沒有把鏡頭修好(也修不好)，但就一起來看看這隻鏡頭內部長怎樣，討論一下造工。

關於  管大師 的作品，大家可以看這裡：管伯伯藍曬魂 （FB專頁)

Leitz Summar 5cm f2.0 拆解:

這是一隻很有歷史的鏡頭了，非常小巧。筆者早就想拆拆看，可是沒有人把Leica鏡拿給筆者修:P。 這支鏡頭存在 缺件、壞件、鏡片損毀 等問題，所以注定是無法修復的了。不過沒關係，還是可以拆拆看，給大家看一下內部長怎樣。

開始拆解前，先檢查一下外觀。前玉有厚厚的塵，近乎看不到內部。筆者要提醒各位，鏡片積塵有時會讓鏡片表面變質、霧化（有點類似蛀牙的概念），有可能造成永久損害。

Ernst Leitz Wetzlar。這隻是 Summar 1932年推出的鏡頭了。L39接環。

前玉的積塵多得看不清光圈環。光圈是六角形的（但卻有很多片葉片）。

對焦環有破損。拆解後會看得更清楚。

各處都有露銅，歷史感十足。

光圈環的方位也裝錯了，數字應該是要在箭頭的另一邊。顯然這隻鏡頭有被拆過了，而且缺失了一些定位螺絲。定位螺絲隨了鎖定兩個部件外，有時還會用來校正距離；如果沒有了，雖然兩個部件本身可以旋在一起，但距離會不對（沒有校正）。

尾玉狀況倒是還好。尾玉的固定環有被拆過的痕跡。

鏡頭縮起來時長這樣，好可愛 d(d＇∀＇)。

鏡身的定位螺絲都不見了，只留下一個洞。接下來準備拆解。

鏡頭本了連著一個L39的接環，先把他拿掉。

直接把前玉的部分旋下。（更正確來說是整個前組）

前組鏡就這樣拿下了。

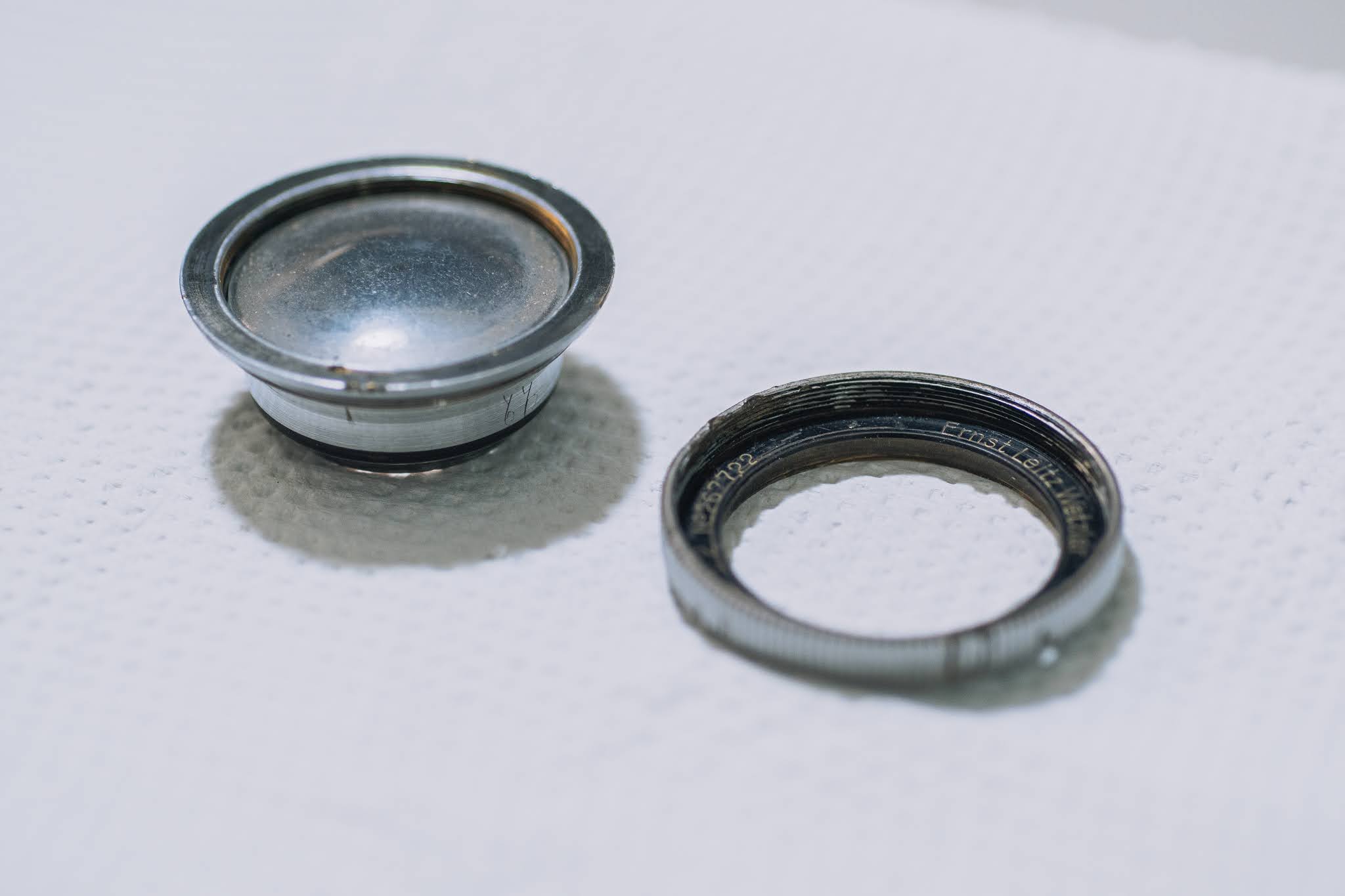

前組鏡片也是可以分拆的。而前組最後這片似乎是直接鑲在部件上。

前方似乎也有別人施工的痕跡。不過其實並不用這樣拆。因為 …

因為這個固定環是可以直接旋開，而不需要從名牌的位置施力。筆者發現前組鏡片鬆動，應該是缺了一個間距環，無奈。

第二片鏡片表面有些花痕，可以摸到明顯的不平順，也抹不掉，可能是從前發霉吃得很深。

順便看一下，光圈組長這樣。那個時候光圈設計還沒有那麼成熟，所以就算有12片葉片，也還是弄不出接近圓形的。不過這個設計很精美，而且還是立體的，光看著就像個藝術品 (*´∀`)~♥。

接下來把鏡尾的固定環拿掉，就可以取出整個鏡心。原先應該是有定位螺絲的，不過這隻已經沒有定位螺絲，可以直接旋出。

接下來鏡心可以直接抽出來。

這個部分就是負責對焦的。

在鏡心的部分，把這個小螺絲拆掉（對稱的位置還有一粒，共2粒)，就可以拆掉光圈部分。

回到對焦筒的部分，上方的蓋子可以直接旋開。

可以看到斷掉的地方剛好在刻字上，而這個工件本來就很簿，後方有旋紋，前有刻字，所以其實這個位置非常非常的簿，只要有些外力或是金屬疲勞，都有可能破掉。而這個部件如果損毀，是很難修復的，這個部件太簿了。（真的有必要做那麼簿嗎？）

內則的銅環是一個定位環，充當類似直軌的作用。

接下來，只要拆掉接環部分的3個螺旋，就可以取出銅環。差不多就是這樣。（筆者沒有再拆下去，因為其實主要是想看看斷掉的位置而已。）

總結：

嗯，其實隻鏡頭結構並不複雜，但工件都很精細，操作上要比較小心。這隻沉筒式設計實在很經典，很唯美；結構上很精簡，固定的方式也可靠。

斷掉的地方，其實不是設計上受力的位置，所以一般來說不應該會斷掉的，至於是什麼原因，筆者比較相信是意外損毀的（撞、跌 之類的)。如果部件厚一點，是不是可以避免這種情況呢？筆者相信是可以的，不過德國人就是想把東西做得精細精密！

就筆者個人觀點，設計上厚一點可以讓鏡頭承受更多的風險，增加可靠性，這樣才是用家樂見的，如果有鏡廠想參考這隻鏡頭的設計，記得改良這個部分。

最後還是要感謝 管大師 願意把鏡頭借給筆者拆解研究，這樣大家才能看到這篇文章，實在也是對 影遊樂園 一種莫大的支持～

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
