FIVE STAR 500mm f8.0 拆解 修理

 前言：

這次來了支比較特殊的鏡頭 FIVE STAR 500mm f8.0 ，要處理的是鏡頭發霉(嚴重)，鏡筒變形，還有一些其他校正。雖然鏡頭價值已經不高，不過拆解應該並不困難，所以還是修修看吧～

這是一支非反射式鏡頭，手動對焦。筆者也是第一支拆解這個品牌的鏡頭，不過日製鏡頭設計都類似，應該是可以處理的，順便也跟各位一起看看鏡頭的造工如何。

總結在最下方。

（單手拍照，照得不夠清晰請見諒。）

(在m43機身上等效1000mm。WOW)

FIVE STAR 500mm f8.0 拆解：

一開始先檢查一下鏡頭。鏡身相當的長，無限遠對無時(最短狀態)長34.5cm。

首先，前玉已經有嚴重的發霉... 嗯，有夠慘的。

前面可以看到的霉有好幾層，其實是在鏡片的不同表面。

從層數，大致可以推測前鏡組有2片鏡片。

尾鏡組同樣有嚴重發霉。有夠慘的，嗯。

鏡尾有一個PENTAX PK 轉CANON EOS 的接環，所以這隻鏡頭是 PK接環的。

尾部的螺絲有被動過的痕跡。不過筆者發現這個其實只是調整接環方位用的，對結構沒太大影響。

腳架環位置固定，但可以轉動。

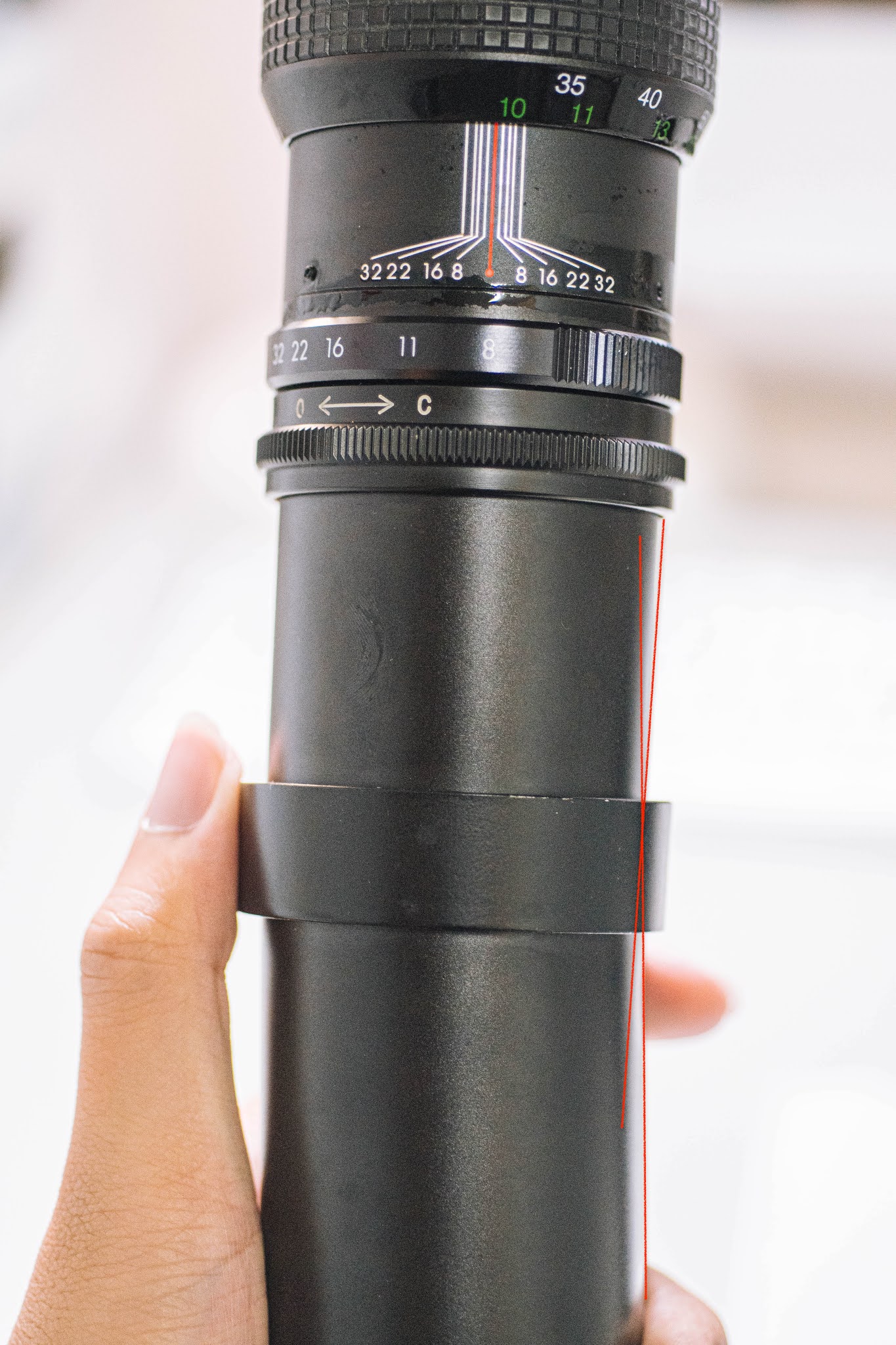

鏡筒並不是直的，這樣光軸會移位，但校正鏡管是一件很麻煩的事。先不管，拆下去再看看。

要拆解鏡頭，直接由這個位轉開... 完全沒有任何鎖定的方法，就是直接轉開... 好大膽的設計呀～

這樣就可以把前組鏡分離。

對焦環這邊可以看到光圈組。數了一下，居然是13片！！！

腳架環位置的鏡筒也是可以轉開的。最左邊的鏡筒只有鏡筒，中間的是後組鏡，最右的是前組鏡，也還算是簡單的鏡筒設計。不過同樣轉開的地方都是沒有鎖定機制...

整個鏡頭近乎都是金屬製，但關鍵的後組鏡這邊的旋紋居然是膠料的？！真的搞不懂耶，華生。 其實這就是鏡頭會y掉的原因！！ 可以看到一些紋路已經損耗了。考濾到這支鏡頭那麼長，在連接位置使用膠料實在不是太明智。

接環部分鏡筒拆掉後，可能來仔細看一下尾組鏡的狀況... 發霉比想像中要嚴重不少。

轉個角度。這種程度可能已經吃到鏡片了。（事實是，的確是有吃到。）

先把尾玉固定環拆掉，需要用井字拆鏡工具，另外要注意固定環有使用固定膠水，雖要先用酒精軟掉。

固定環長這樣，並不是太難拆出來。這時尾玉已經失去固定(注意!!)，鏡片可以直接提起。（第一片鏡片沒有拍到照片）

接下來要取出尾組的第2片鏡片。第尾組第一片鏡片取出後，可以看到一個間距環，再下方就是第二片鏡片，直接倒出來就可以。

直接倒出來就長這樣。可以看到鏡片上滿滿的香菇xd。這片鏡片已經被霉菌吃掉了一點，清理後還是留下痕跡，所以防潮預防總比事後發霉送洗來得實際：p。

接下來來看看前組鏡。這樣拆出來之後比較易用光照發檢查。前組一共2片鏡片，每片邊個表面都有發霉，第2片向內表面發霉最嚴重。

先把名牌環拆掉，需要用到井字工具。

名牌環也是金屬的。

接下來前玉邊緣有一個洞，是給工具施力，並把整個前組鏡轉出來的。但邊緣使用了固定膠，就算用酒精軟化固定膠，拆解還是不太容易，這種設計對於修理而言就不太友善。

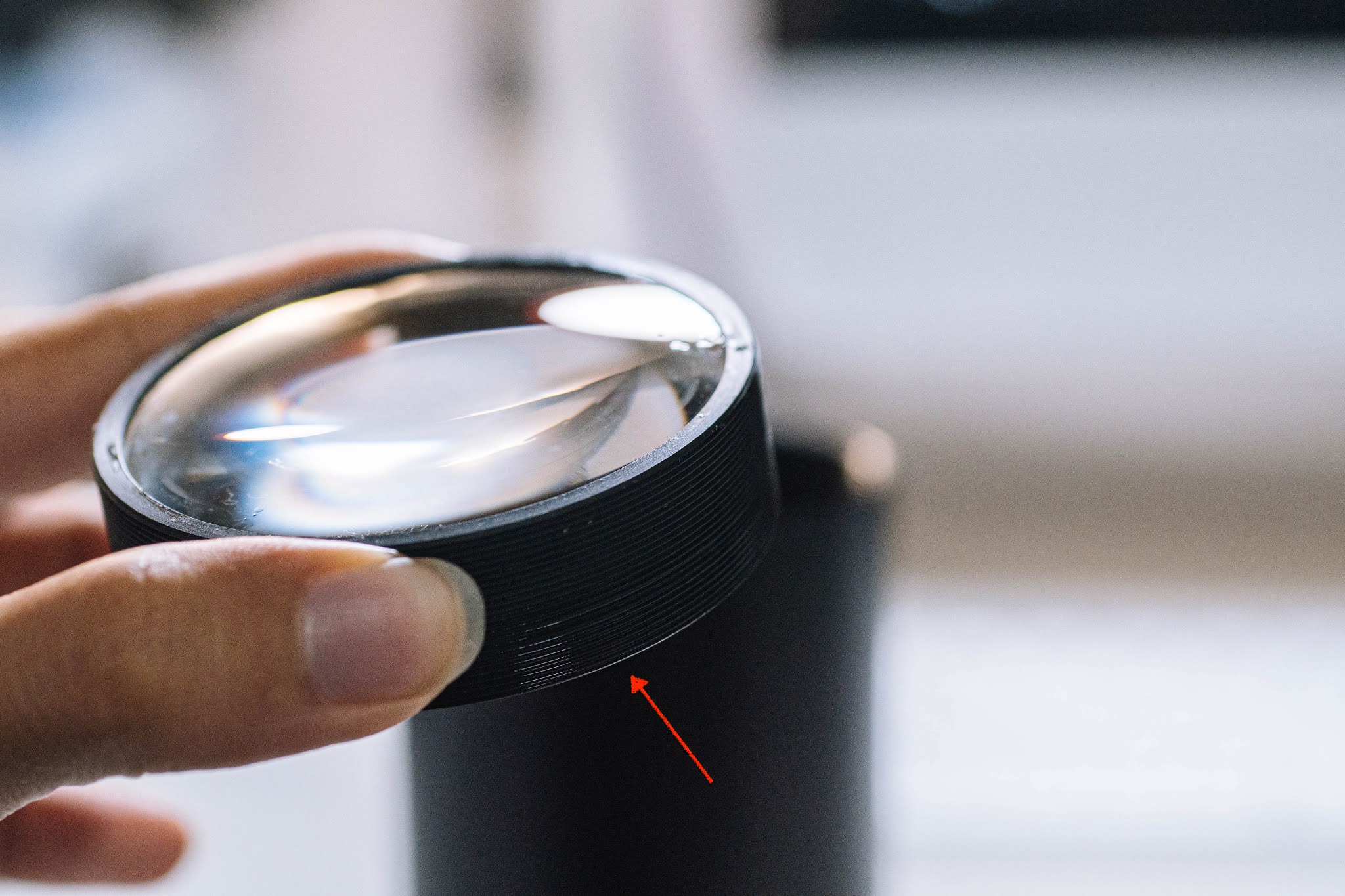

前組鏡長這樣，取出的行程非常的長。鏡片也是滿大一片的（廢話，這可是500mm耶！）。紅箭頭指標的下方有個固定環，可把前組鏡片拆解。

取出的程就是這麼長... 旋紋下方顏色不一樣是原先前組鏡固定的位置，邊緣有相當多的固定膠，拆解時可能需要加入相當份量的酒精作軟化，而且也要耐心等待軟化的過程。

前組鏡的後方可以用井字工具拆解。並不困難。

霉絲滿滿的。這是兩片鏡片之一向內的部分，霉絲狀況算比較輕微了。

鏡片很大一片，有一定厚度。處理要小心。

最後當然要組裝回去測試並調焦。坦白說，有些位置，霉菌已經傷到鏡片，實在沒法救了，不過對於長焦鏡頭而言，前組鏡有小點瑕疵對於鏡頭表現一般沒什麼影響，倒是廣角鏡有影響。

這支鏡頭光圈最大只到f8.0。

最近對焦約10m短一點。

換個角度，可以看到這支鏡頭有夠長xd。

總結：

這次的鏡頭不是大廠鏡，筆者也是第一次拆解這個品牌的鏡頭，設計上算是簡單。主鏡筒關鍵的地方都沒有任何鎖定機制，不過或許是方便用家簡易拆成3節，以便運輸也說不定。

後組鏡片固定的方式，筆者認為是傳統又有效的。但前組鏡的固定方式不便利修理，只有一個孔的拖力方式在鏡頭全新時組裝可能沒什麼困難；但前組鏡的安裝行程很長，又是共用濾鏡的旋紋，如果日後要修理就不一定會容易，只要鏡筒因日久使用而輕微變形，都可能會使得前鏡組無法取出。筆者認為好的鏡頭設計不單是精簡有效，組裝容易，也要考濾到日後保養和修理的便利性，那些易組難拆的設計，並不能稱得上很好的設計。不過這支鏡頭的堅固程度是ok的。

發霉的部分，嗯，實在是相當嚴重，但幸好的鏡頭鏡片數不多。筆者必須強調防潮的重要性，像這種嚴重發霉，傷到鏡片是無可補救的！ 花點少錢買個防潮箱，及有時把鏡頭帶出去用用，曬曬太陽，就可以省送修的費用，不是很值得嗎？

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
