前言：
這次要來一起看看 Canon FD 50mm f1.4 （後期版）的拆解。這次送修的原因是鏡頭鎖定開關故障，至於原因麻，一起來看看～
Canon FD鏡頭在設計思維上跟Nikon AI 完全不同，相對而言要複雜一些，而設計愈複雜、工件愈多，故障的機會都會增加，修理的難度也會上升。當然，Canon 50mm f1.4 算是比較高規格的鏡頭，設計上也絕不馬虎的，這點還是要給予認同。
這次筆者還需要清理發霉的鏡片。不過開始時就有發現鏡片可能離膠，這是筆者目前無法處理的，但本著好奇心，還是決定拆開探索一下，但結局並不意外。＞＜
Canon FD 50mm f1.4 拆解：
這次修理的 Canon FD 50mm f1.4 是屬於發期的版本，前期版本是後方有個銀環的。故障的地方在於開關無法正常作動，不能鎖在機身上，而且鏡片嚴重發霉。
鏡頭裝在機身上後不能鎖住，這樣操作時，鏡頭可能會掉出來－0－。
鏡頭本身亦有相當嚴重的發霉。而清理鏡片，基本上等同要把整支鏡頭支解，會有相當多的工序 ...
鏡尾部分有些漏油，量不多，基於Canon FD鏡尾是可以轉動的，轉動的地方一般會有潤滑油，有可以是來自鏡頭內部。
這是裝在機身上，把光線由觀景窗照進去。可能看到整個鏡頭內部都是霉！這樣的鏡頭拍出來，對比度會極低，而且清晰度和進光量都會明顯下降。
故障的按鍵是這個，無法作動。應該是一些原因卡住了。
鏡尾旁邊有3個十字螺絲，拆掉後便可以取出接環。
Canon FD 新版接環長這樣，薄薄的，但其實是個複合部件。
內則有些固定／開關機制，會不會弄得有點複雜？
接下來可以把鏡尾整個光圈聯動部件取出。
下方有些卡準，如果取不出，可以左右轉動一下。
後方有很多潤滑油，鏡尾的漏油有可能來自這裡。但這並不代表設計上有什麼大缺陷，始終這支鏡頭也不年輕了。
鏡身有卡口對應接環的部分，裝回去時要注意。
這就是故障的開關，但目前是無法取出的，需要再多拆一些。
先把邊緣3個大十字螺絲拆掉，當中在故障開關旁邊那個是長不一樣的，而且是銀色。
這是光圈固定環，是壓著光圈用的，取出後，光圈環就會失去固定，拆開時要小心。
把部件反過來，可以看到故障的地方有個彈簧，卡住了。一開始覺得可能是潤滑劑跑到這個地方所以被卡到。但發現真相不是這樣。
把這2個螺絲拆掉，就可以分開這個部件。
清理過後，依然是卡住的。
後來發現是部件表面氧化，所以部件膨脹了。這就是零件的耐用性問題，當然存放環境也有影響就是了。

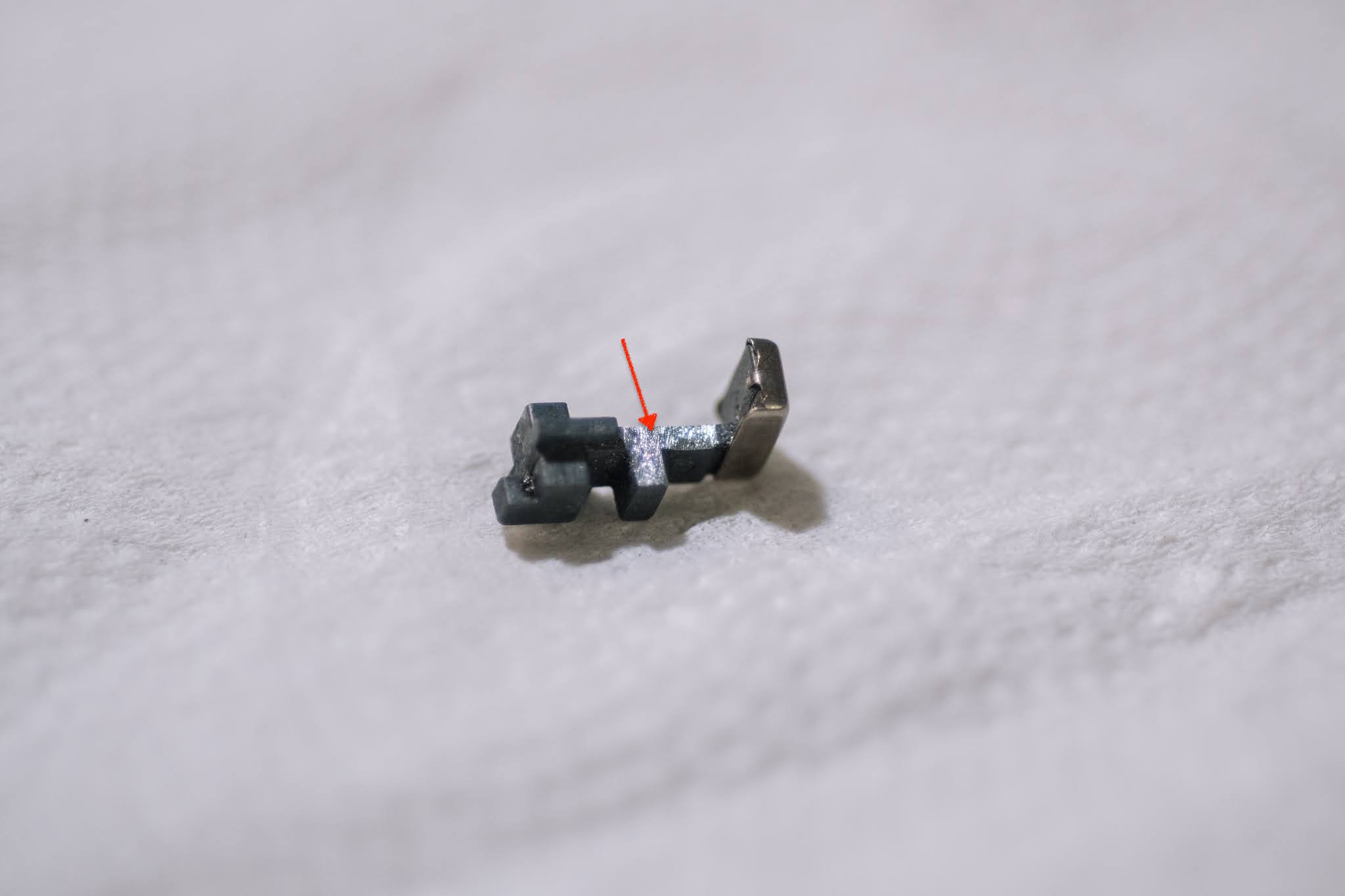

需要對部件表面進行打磨，直到剛好可以放進去。
然後外觀看到，亮亮的部分，其實是貼上的金屬片。為了，只是比較美觀... 反正這邊就完事了。雖然不是什麼大問題，但修起來還是要相小心費神的。像nikon 的設計，就很少出這種問題：p。
因為還要清鏡片，所以先把不必要的部件先拆走。比如先把光圈環拿起來，後方有個金屬小圓柱，是用來作光圈段位手感的。千萬不要弄不見！！
這是金屬小圓柱對應的位置。
光圈環上有個設定到 A當位 的開關，裝回去時要按住，才能順利裝回去。
還有一些其他部件，取出時要記住他的方位。
其他部件拿掉後，就開始處理鏡片的部分。筆者先把尾玉表面清潔了一下。發現內部還有很多霉絲，看來這次還是要拆個清光。（圖中看到的霉絲是在鏡片內部的！）
筆者看到這個就覺得不妙了。這極可能是離膠。雖然說可以直接判定不修了，但還是想看看內部。
我們先前從前玉開始，先把名牌環拆掉。名牌環是個卡進去的設計，易裝難拆。筆者向來不喜歡這種設計，一來不好拆，二來經過一些日子，材質可能會變化，增加了零件損壞的機會。我們可以用一些膠料工具從邊緣插進去，慢慢把名牌環分離，千萬不用要金屬的工具，很易傷到鏡片的！
名牌環是膠料的，可能看到邊緣的卡準。
卡準上有個勾勾，筆者超討厭這種設計！
名牌環拿掉後，可以看到3個十字螺絲，這個固定的是濾鏡環，也是固定前組鏡的。拆掉後前組鏡將失去固定，要注意。
濾鏡環長這樣，滿厚實的一個，做工很好。
前玉從圖中箭頭的位置取出，但這支鏡頭前組鏡不能直倒出來，證明部件的貼合度很高。
前組鏡非常的厚重。除了發霉發，確實很漂亮。
然後呢... 前組鏡也是使用卡準試的固定方式。 ＆＃＄％！＊，真的很煩這種設計，雖然在生產組裝上確實比較簡單，但修理卻不見得比較方便。這個部件是膠料的。畢竟也不能保證，膠料在多年後依舊有彈性，取出時千萬要小心，如果卡準損壞，將無法正常固定鏡片。
鏡片固定就是依靠這個膠料，雖然功能上是可以的。取出長這個樣子。
固定環拿掉後，鏡片可以直接取出，共三片。前玉則是直接固定在鏡組外殼上，清潔起來沒那麼方便。接下來去鏡尾看看。
尾玉的這個位置可以轉開。需加小量油精把固定膠軟化。
取出後長這個樣子。鏡片是直接鎖在外殼上。
尾玉內則有"非常漂亮"的霉絲。
尾組第二片，取出比較要注意，他前方有個軟膠間隔。要把這個間隔取出，需要用材料比較軟的工具，不然很易傷到鏡片。
間隔長這樣，有點像條橡皮筋，有一點彈性。筆者在修理在Nikon 沒怎麼看到這樣的設計，最少材質不一樣。
尾二片鏡片長這樣。同樣有明顯的霉絲。對於這種薄薄的鏡片，清潔及組裝時要帶指套，不然會在邊緣留下指紋。（是呀，其實修理鏡頭也有很多耗材的，不是單純拆開組回去。）
現在剩最後一組鏡組（正是離膠的那一組），雖然是屬於尾組鏡，但筆者發現無法從鏡尾取出。這時我們要回到鏡頭前方，把光圈組拆掉，就拆掉圖中的3個螺絲。紅圈的位置是固定膠，需要清理一下，不然螺旋拆掉後，組圈組還是會拿不出來。取出時，要記認方位，這樣組裝時，調整光圈會比較簡單。
這個光圈組還不錯。8片光圈葉。
下方有些卡頭，是對應鏡身內的光圈聯動的。如果取出時有記認方位，組回去時，卡頭的位置不會差太遠，但當然還是要微調。
光圈組拿掉後，可以看到剩下的最後一組鏡組。這組鏡組是要由這一面取出的。拆解方式是把圖中的彈簧金屬線拆掉。然後拆起來要很小心，因為旁邊就是鏡片，而且操作的空間不多... 方法是用尖物，把彈簧線從開口的地方勾出來。
這種固定方式沒有說很常見，但也是實際又有效的，也很省空間，不過拆起來就要比較小心。

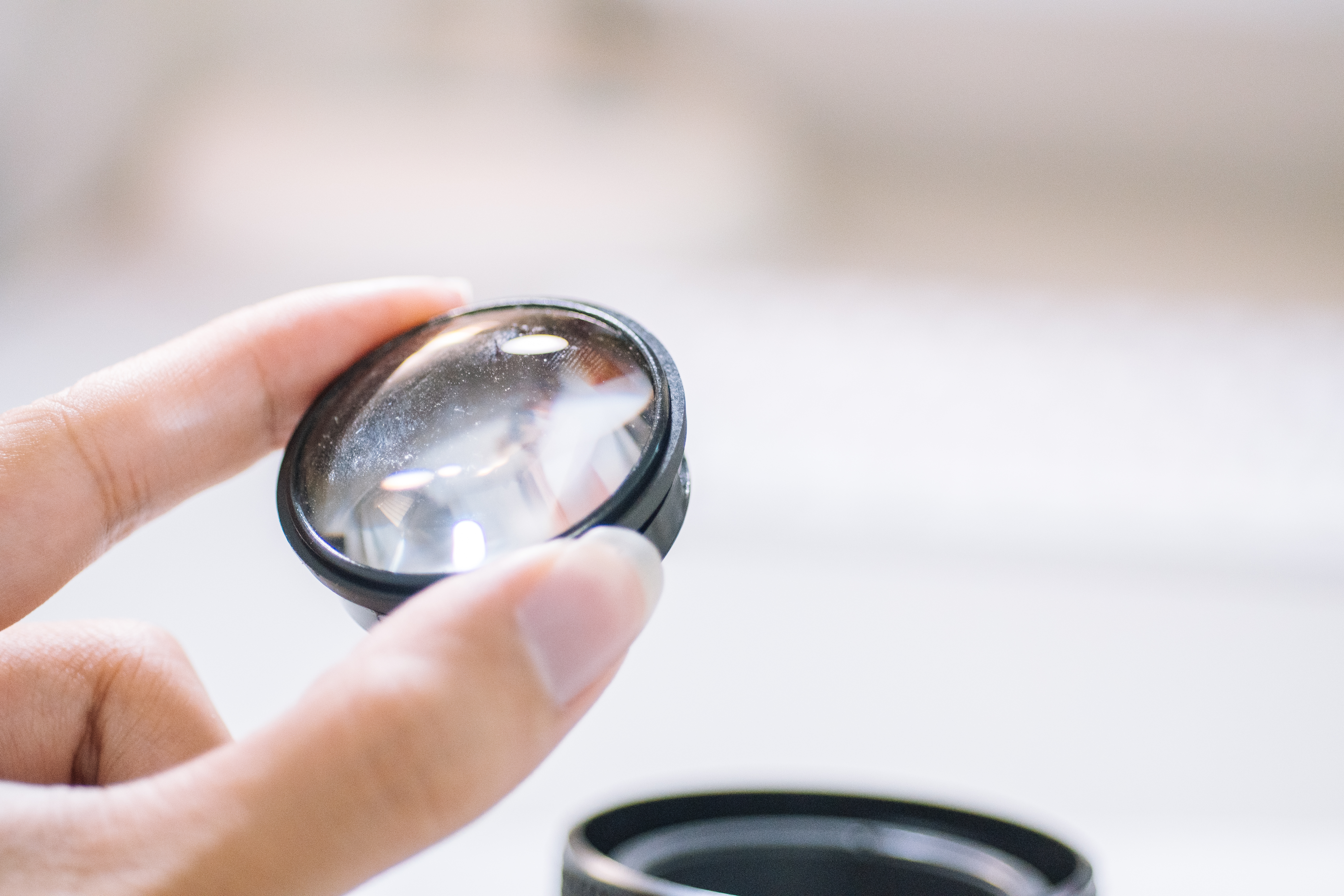

這個鏡組相當的厚。是一片複合鏡組，由2片鏡片貼合而成。
鏡片之間霧霧的就是離膠。
換個角度。
鏡身只剩下空空的鏡筒，看起來好寂寞：p。
總結：Canon FD 50mm f1.4 作為一支主打鏡頭，造工確實是可以的，奈何FD有比較多的功能都放在鏡身上，便得內部設計相當複雜，零件也很多。當中一些易裝難拆的組裝方式，都不是筆者樂見的；雖然這些部分在功能上是沒問題的，但卻不好拆解修理。
這次按鈕故障是因為材料老化而造成，確實也是造工上的一點小瑕疵。雖然說材料老化也跟保管的環境有關，但筆者看過很多受"虐待" 的nikon鏡頭，卻也沒出現這種狀況（不過，當然nikon(手動鏡) 在鏡身設計上要精簡不少，能壞的地方自然也少。）始終鏡頭是相當精密的，只有一個部件出錯，就可以影響整個使用體驗。
關於離膠的部分，不是說一定會有這樣的狀況，但通常跟材料造工有關，某些鏡頭會發生離膠的，就總會發生，始終沒人能保證一個東西能好幾十年都正常無阻。不過有些鏡頭就算有膠合鏡片，也鮮少有離膠的報告，這只能讓時間去考證了。筆者還是得提醒各位，遠離炎熱潮濕，都會有效減少鏡頭／鏡片出狀況的機會！
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
