Phrozen Mini 4K 主板更換分享



Phrozen Mini 4K 主板更換分享

最近回到工作室,發現 Phrozen Mini 4K 無法讀取 USB 於是向官方提交請求,大致需要描述一下遇到的問題及硬件等等的資料。發出請求後收到客服的 E-mail ,反應滿快的,叫我拍片給他看一下我所說的情況,當時我上傳到youtube設定成只有知道連結的人可以看到影片。看完之後說是主板壞了,會寄一片過來,用家自行更換。

可惜沒有把更換的說明一起寄過來,不過也是難不到筆者的,今天就跟大家一起換換看。




費用如上。。。



材料準備好了,準備來拆機。機身都是用六角螺絲。


新的主板長這樣,有些接頭和排線。


新的USB頭! 好啦,不能讀取usb的原因很多,反正換新板就解決了。



要從底部拆進去。


建議像這樣立起來拆。則著不好拆,只是當時筆者不知道!


底部有4粒螺絲,全拆掉,4粒都長一樣,所以不用記住分別的位置。


螺絲比想像中要長。不過長一點,總是好的...


這是底殼就鬆掉了,下方有線路連著,請小心打開!


把綠色的接頭拔掉就可以了。底殼上有紫外光的部分,是光學部件,請小心不要弄到。


換個角度看一下,主板上有些接頭和排線,全都要拔掉。接頭都是直接拔就可以,排線要先把固定扣打開,等下有說明。

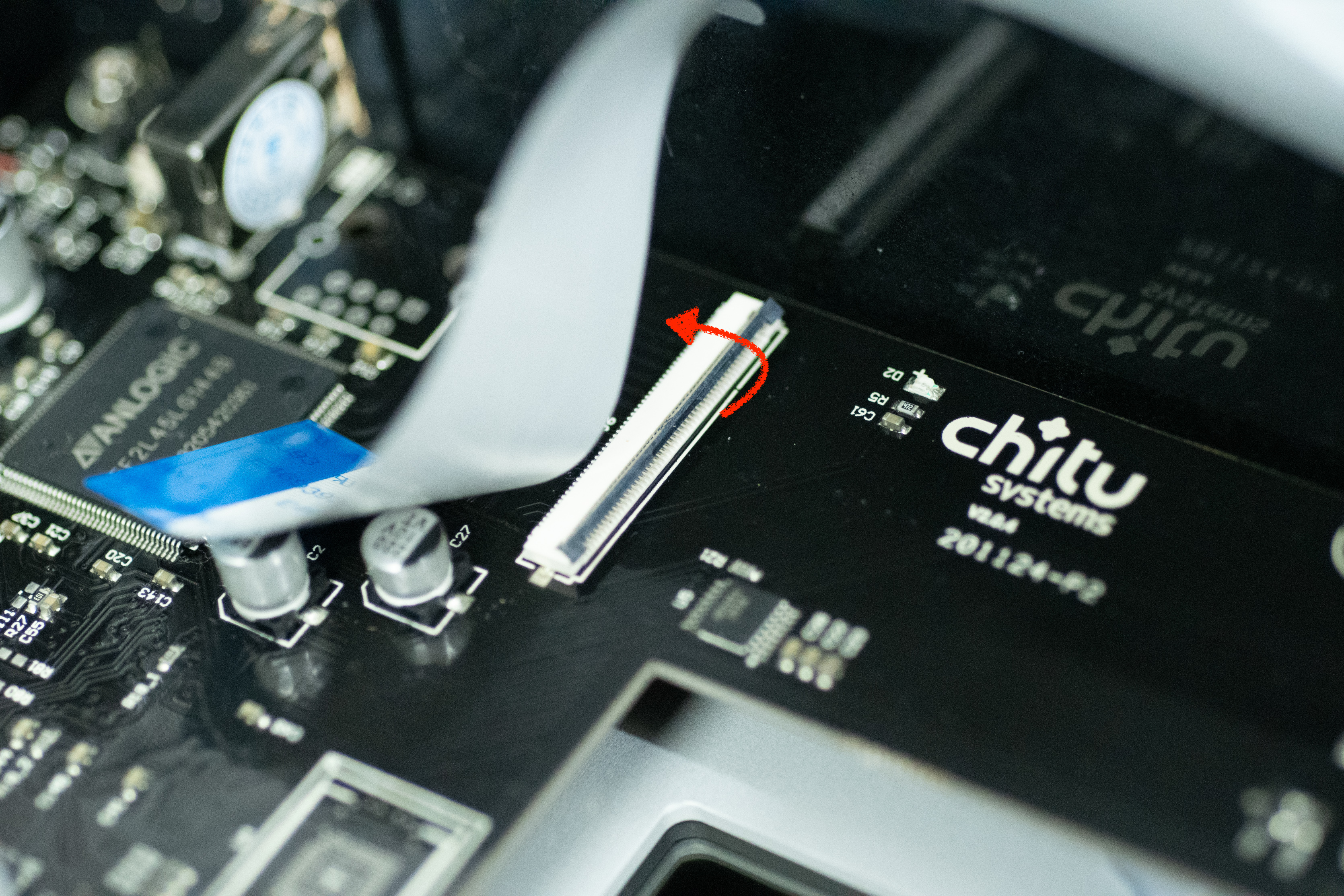

白色排線需要把黑色的卡扣掀起,需要一點點力度,加上空間有限,請小心操作。


橘色排線需要把黑色卡扣向外推(如圖)。之後就可以把排線取出。


接下來要把3粒螺絲拆掉。


如果是一般的十字螺絲會比較好拆,筆者就邊的六角螺絲板手不是很好用,位置不太夠。


拆這邊時就容易弄到排線,要小心。


3粒螺絲拿掉後,舊的主板就出來了。接下來把新的主板放回去,操作上原路返回就可以了。


後來在工作室找了一下,原來筆者有比較適合的六角螺絲起子。


再次開機插入usb,成功讀取! 任務完成~



------------------------------------------------------------------------------------------------
